上海淞江集團為菏澤電廠供貨清單：

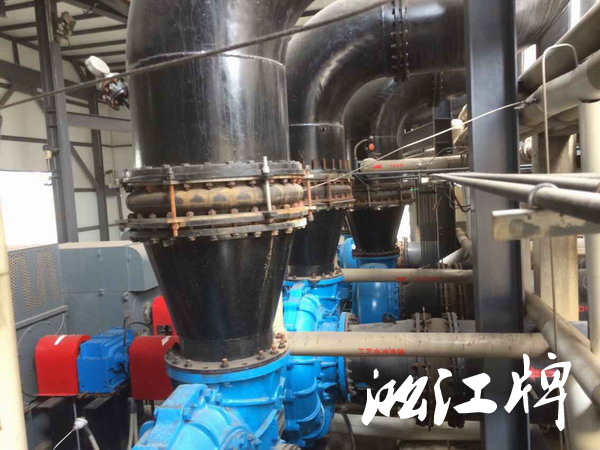

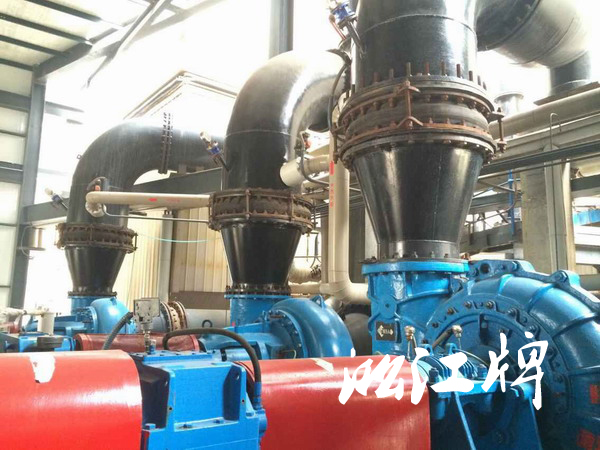

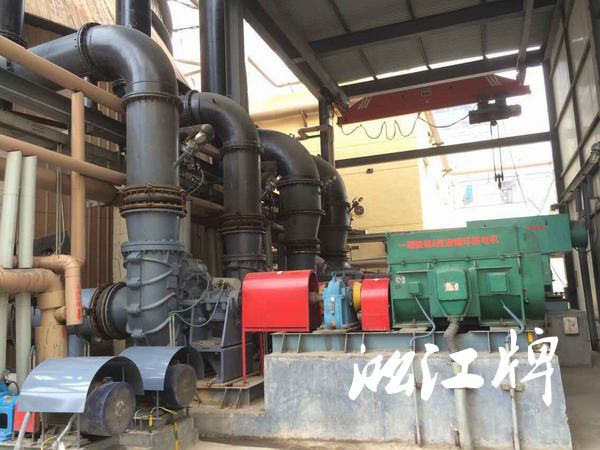

名稱：脫硫橡膠接頭，橡膠采用EPDM橡膠，法蘭為碳鋼法蘭，主要用于脫硫漿液泵出入口。
口徑：DN700mm、DN900mm、DN1000mm、DN1100mm、DN1200mm

三期脫硫可曲撓橡膠膨脹節技術要求

設計及技術要求

2.1 技術要求

2.1.1 可曲撓膨脹節補償器在所有運行和事故條件下都應能吸收全部連接設備和管道的軸向和徑向位移。補償器應能吸收振動，防止振動沿管線傳遞。

2.1.2 所有補償器應設計成能無損害和無泄漏的，能承受系統最大設計正壓/負壓再加上100kPa余量的壓力，并能承受所輸送介質的腐蝕及磨損條件。 內部流通介質為密度小于1220KG/立方，粒度小于325目（過篩），PH值位于4.5-6.0之間的混合漿液，主要含有石灰石，石膏成分的脫硫漿液。

2.1.3 可曲撓膨脹節補償器的本體橡膠選用耐磨、防腐和耐酸堿的天然橡膠或三元乙丙橡膠，外層添加具有防紫外線的能力的材料。耐磨耗級數達230以上。橡膠本體內側和外層都使用帆線，整個膨脹節橡膠內層有不少于12層的帆線編織物，耐壓1.6 MPa以上。正常運行溫度80攝氏度，最高使用溫度120℃。并具有一定防紫外線的能力。出口位置賣方應選用補償器的結構、材料成分及性能，補償器所能吸收的最大膨脹量等提供相關資料進行說明。

2.1.4 補償器限位拉桿應有足夠的強度，以防止變形時被損壞。拉桿限位塊和法蘭焊接為一體。在安裝時進行壓縮填入，安裝后進行限位調節及防止過度拉伸的作用。

2.1.5 連接碳鋼法蘭耐壓PN1.6，螺栓孔間距尺寸按照0.6MPa制作，確保安裝尺寸，廠家在簽訂技術協議期間可到現場進行測繪。兩側安裝法蘭錯開孔的距離必須以現場尺寸為準。孔徑安裝物資內容部分符合現場安裝標準要求，橡膠膨脹節翻邊法蘭外側稍凸起3-4mm，橡膠翻邊法蘭螺栓孔和法蘭相一致。安裝時碳鋼法蘭壓扣在橡膠法蘭內側。防止橡膠翻邊法蘭滑脫，橡膠法蘭加強韌性和強度，并和本體橡膠為一體。

2.1.6 橡膠接頭在設計時考慮管道發生故障時能承受的最大溫度熱應力和機械應力，包括最差運行條件及事故情況下的安全裕量。

2.2 規程、規范和標準

2.2.1 補償器的設計、材料和制造，應符合現行使用的有關國家標準和行業標準或引進國的標準。如果本技術要求與上述規程、規范和標準有明顯抵觸的條件，賣方應及時通知買方進行書面解決。 2.2.2 從訂貨之日至賣方開始制造之日的這段時期內，買方有權提出因規程、規范和標準發生變化而產生的補充要求，賣方應遵守這些要求。 三 、質量保證

3.1 賣方應有健全的質量保證體系，并應隨報價書提交一份全面質量保證計劃，。賣方應具有負責質量保證活動的專職人員。

3.2 質量保證計劃必須明確下列各點： a. 設備出售者貨源的檢驗和控制； b. 所采購的設備或材料的技術文件的控制； c. 材料的控制； d. 特殊工藝控制； e. 現場施工監督。

3.3 設備的設計應滿足國家的有關標準、規范的要求，并應充分考慮當?shù)丨h(huán)境條件和使用條件的影響。

3.4設備用材應采用能滿足其使用條件的優質材料，零部件或元器件的選擇應以技術先進、成熟可靠、安全耐用為基本原則。

3.5 賣方應提出施工現場安裝注意事項及安裝質量保證方法。

3.6設備質量質保期1年，補償器的使用壽命應不少于3年，質保期為設備通過該脫硫工程168調試合格并簽發初步驗收證書之日起1年(簽最終驗收證書)。

3.7 在設備保質期內，因設備質量問題而造成的設備損壞或不能正常使用時，賣方應無償修理或更換。

3.8保質期內，如買方有必要請賣方人員到現場服務時，賣方人員應積極到現場服務。
